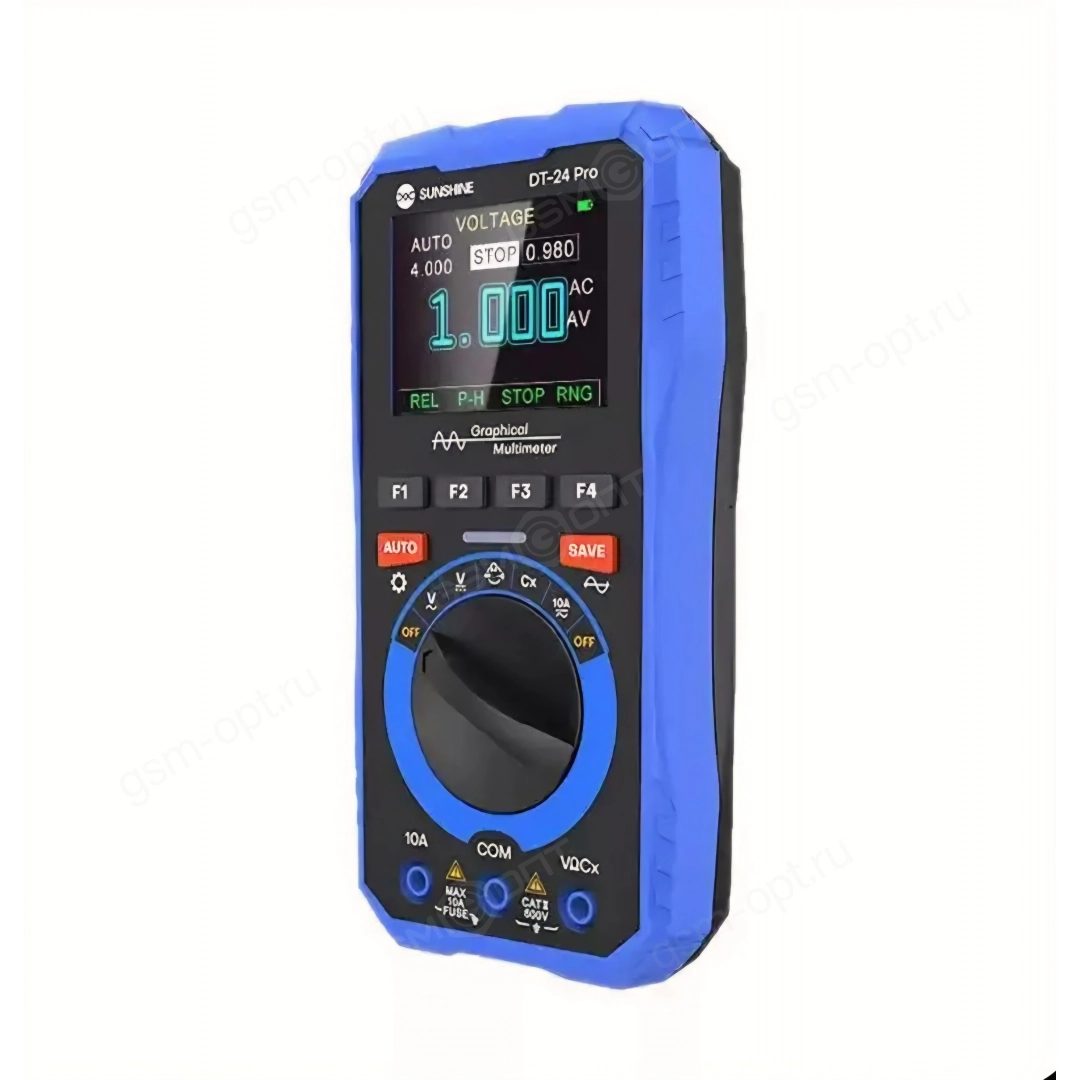

Осциллограф + Мультиметр SUNSHINE DT-24 Pro

Характеристики мультиметра-осциллографа Sunshine DT-24 Pro

Общие характеристики

· Тип устройства: комбинированный измерительный прибор (мультиметр + осциллограф)
· Дисплей: цветной TFT, 240*320 пикселей
· Размер дисплея: 49*36.7 мм
· Подсветка дисплея: постоянно включена
· Питание: 3 батарейки AA (входят в комплект)
· Габариты : 157*77*25.5 мм
· Вес: 135 грамм
· Автовыключение: через 15 минут (можно отключить)
· Рабочий ток: 65 мА
· Входное сопротивление: 10 МОм

Характеристики осциллографа

· Аналоговая полоса пропускания: 1 МГц
· Количество каналов: 1
· Диапазон вертикальной чувствительности: 300 мВ – 100 В на деление
· Точность вертикальной амплитуды: ±(5% + 0.2 div)
· Максимальная частота дискретизации: 2.5 Мвыб/с (режим реального времени)
· Диапазон временной развертки: 2.5 мкс – 10 с на деление
· Точность временной развертки: ±(0.01% + 0.1 div)
· Режимы сканирования: авто / нормальный / одиночный
· Автоконфигурация: автоматическая установка развертки и амплитуды
· Триггер: выбор фронта (восходящий/нисходящий)
· Функции автоматических измерений: Vp-p, Vсредн, VСКЗ, частота (Гц)

Характеристики мультиметра

Измерение напряжения:
· Постоянное напряжение (DC): 4 В / 40 В / 400 В / 600 В
· Переменное напряжение (AC): 4 В / 40 В / 400 В / 600 В
Измерение тока:
· Постоянный ток (DC): 4 А / 10 А
· Переменный ток (AC): 4 А / 10 А
Измерение сопротивления: 400 Ом / 4 кОм / 40 кОм / 400 кОм / 4 МОм / 40 МОм
Измерение емкости: 51.2 нФ / 512 нФ / 5.12 мкФ / 51.2 мкФ / 100 мкФ
Измерение частоты: 5 Гц – 5 МГц (амплитуда 2 Vp-p)
Проверка диодов: Напряжение разомкнутой цепи ~1.5 В, сопротивление ~50 Ом

Дополнительные особенности

· Автоматический выбор диапазона: да
· Щупы: ультратонкие, из нержавеющей стали (в комплекте)
· Предохранитель: 10 А / 250 В
· Назначение: ремонт мобильной техники, электронная диагностика
· Преимущества: компактность, портативность, два прибора в одном корпусе

Комплектация

· Мультиметр-осциллограф Sunshine DT-24 Pro
· Щупы для измерений
· 3 батарейки AA
· Инструкция по эксплуатации
